邏輯電路：

1、“與”門：一個事件的幾個條件都滿足后，該事件才能發生，這種關系稱為“與”邏輯關系。具有“與”邏輯關系的電路稱為“與”門電路，簡稱“與”門。
①符號：；
②邏輯關系式：Y=A·B。
2、“或”門：幾個條件中，只要有一個條件得到滿足，某事件就會發生，這種關系稱為“或”邏輯關系。具有“或”邏輯關系的電路稱為“或”門電路，簡稱“或”門。
①符號：；
②邏輯關系式：Y=A+B。
3、“非”門：輸出狀態和輸入狀態呈相反的邏輯關系，這種關系稱為“非”邏輯關系。具有“非”邏輯關系的電路稱為“非”門電路，簡稱“非”門。
①符號：；
②邏輯關系式：Y=。

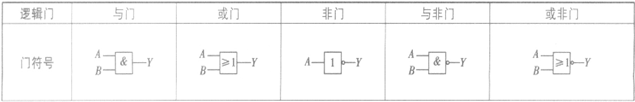

五種邏輯門電路：

兩類邏輯電路題目的解決方法：

1．由現象推斷邏輯電路判定邏輯電路種類的基本方法是由輸入端、輸出端的狀態確定邏輯電路的真值表，或者是抓住其輸出端與輸入端的邏輯對應關系，進而確定邏輯電路的種類。
2．由邏輯電路分析現象在題目中已知門電路的種類，要分析生活中的現象時，可先分析輸入端對應的電壓情況，由門電路確定輸出端的電壓情況，進而確定門電路所控制部分的電路會發生的現象。
