電壓表的使用方法，讀數方法:（下表）

項目	電壓表
實物圖
符號
接線柱	有三個接線柱，分別是“－”、“3”和“15”，“－”表示負接線柱，“3”和“15”是兩個正接線柱
量程及分度值	0~3量程，分度值為0.1V；0~15V量程，分度值是0.5V
使用方法	①電壓表必須與被測用電器并聯 ②要讓電流從電壓表的正接線柱流入，從負接線柱流出 ③所測電壓不能超過電壓表的量程，若不能估測被測電壓的大小，可用試觸法來試一下 ④絕對不允許不經過用電器直接把電流表接在電源的兩極上，這樣會燒壞電流表和電源
讀數方法	① 根據導線連接的接線柱判定電壓表使用的是哪個量程 ② 根據量程確定所對應的分度值 ③ 根據指針位置正確讀取電壓表的示數，若指針不指在整刻度要適當估讀 ④ 記錄數值時不要忘記寫上單位

電壓表的特點:
電壓表內阻很大，接入電路后相當于開路。由于這個特點，電壓表可以直接接到電源兩端測量電源電壓。如果電壓表在使用過程中與用電器串聯，電路就相當于開路了。

例在做“練習使用電壓表”實驗時，小華把電壓表接在了如圖所示的電路中，小燈泡的規格為“1．2v 1．5w”，電池的電壓為1．5V。閉合開關S后，小燈泡__(填“發光”或“不發光”)，電壓表的示數為__V。


解析:從圖中可以看出，電壓表與燈泡串聯了，由于電壓表的電阻很大，所以通過燈泡的電流很小，可以認為是零，所以燈泡不會亮，根據串聯電路的分壓規律，電源電壓基本上都分在了電壓表兩端，所以電壓表的示數為電源電壓。

答案:不發光、1．5

去源法判斷電壓表測哪部分電路的電壓：
去源法是指在分析電路中電壓表測的是哪個部分電路兩端的電壓時，可先將電源去掉，然后進行分析的方法使用“去源法”時應注意，在去掉電源(即電源處斷開)后，電壓表與哪個部分電路組成回路，則電壓表測的就是那部分電路兩端的電壓。

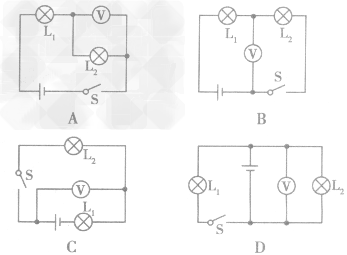

例1：存圖所示的電路中，閉合開關S，電壓表是測量L₁兩端電壓的正確電路是( )

解析：去掉電源后，會發現A、B、C中電壓表均與L2構成回路；D中電壓表與L1、L2均構成回路。
答案：D
點撥：所謂“構成回路”是指電壓表與其他用電器之間有導線（包括開關）相連，沒有斷開之處。

電壓表的試觸:
在預先不能確定電壓表應選擇的量程時，應該采用“試觸”的方法，即在合上開關時僅輕輕接觸一下就斷開，而不是一下子將開關合到底且長時間不斷開。試觸時，先選用較大的量程。
“試觸”的方法在電學實驗中很重要，要掌握這種方法。在試觸時還町以根據電壓表指針的方向變化，判斷哪端是電池的正極，哪端是電池的負極。將電壓表與失去電極標識的電源兩極相連，然后迅速試觸。如果電壓表指針正向偏轉，說明與“+”接線柱相連的電極為正極，與“-”接線柱相連的電極為負極。如果電壓表指針反向偏轉，說明與電壓表的“+”接線柱相連的電極為負極，與電壓表的“-”接線柱相連的電極為正極。

判斷未知電表的方法：
對電路中未知電表的判定是個難點，下面介紹幾種常用的方法。
1．短路法
電流表和電壓表是測量儀表，將它們接入電路中對電路結構不產生影響。電流表內阻很小，相當于一根導線；電壓表內阻很大，相當于開路。因此可將要填電表的地方換成一根導線，若電路出現短路，則所要填的表應是電壓表；若電路并未出現短路，則所要填的表應是電流表。
2．去表法
假設把電表從電路中去除，分析電路是否因此而受到影響。若其他元件不能正常工作，則電表一定是串聯在電路中，應是電流表；若其他元件不受影響，則電表一定是并聯在電路中，應是電壓表。
3．分析法
對于連接方式已確定的電路，可以先觀察電路的連接情況，再考慮電表的連接法則，即電流表應串聯在電路中，電壓表應并聯在電路中，最后進行綜合判斷。
例1如圖所示電路中，a、b、c是電壓表或電流表，其中（ ）

A．a(chǎn)、b為電流表，c為電壓表
B．a(chǎn)為電壓表，b、c為電流表
C．a(chǎn)為電流表，b、c為電壓表
D．c為電流表，a、b為電壓表
解析：在a、b、c三處分別換上一根導線，則在a處燈泡L1發生短路，所以a應為電壓表，b、c處電路未出現短路，所以b、c處為電流表。
答案：B

由電壓表示數判斷電路故障：
電路出現故障，一般有兩種情況：
（1）發生短路
（2）發生斷路。
兩種情況，電壓表的示數都有可能是零或接近電源電壓

故障	電壓表示數	出現故障的位置	出現故障的原因	用電器工作情況	電路圖
短路	零	與電壓表并聯的用電器發生短路	導線兩端電壓為零	部分用電器工作
短路	電壓表的示數 接近電源電壓	與電壓表并聯的用電器以外的用電器發生短路	電源電壓全部加在與電壓表并聯的用電器兩端	部分用電器工作
斷路	零	與電壓表并聯的用電器以外的用電器發生斷路	電壓表的接線柱 (至少有一個)沒有與電源接通	用電器不工作
斷路	電壓表的示數 接近電源電壓	與電壓表并聯的用電器發生斷路	電壓表、用電器與電源直接構成了一個通路	用電器不工作
