凸透鏡成像時幾個名詞：

名稱	概念	說明
物距	物體到凸透鏡的距離	用u來表示
像距	像到凸透鏡的距離	用v來表示
焦距	焦點到凸透鏡光心的距離	用f來表示
正立或倒立	像和物體上下、左右均一致為正立的像；像和物體上下顛倒、左右互換為倒立的像	相對于物體而言，虛像總是正立的，實像總是倒立的
放大或縮小	像的大小大于物體大小的為放大的像；等于物體大小的為等大的像；小于物體大小的為縮小的像	可以通過比較像距和物距來判斷：若像距大于物距，則是放大的像；若像距等于物距， 則是等大的像；若像距小于物距，則是縮小的像
實像或虛像	實像是由實際光線相交而成的像，虛像是由實際光線的反向延長線相交而成	實像既能用光屏承接，又可以用眼睛看到，虛像只能用眼睛看到，不能用光屏承接；實像總是倒立的，虛像總是正立的

凸透鏡成像的規律

物距u	像的特點				像距v	應用
	與物位置	倒正	大小	虛實
u>2f	異側	倒立	縮小	實像	f<v<2f	照相機
u=2f	異側	倒立	等大	實像	v=2f	/
f<u<2f	異側	倒立	放大	實像	v>2f	投影儀
u=f	/	/	/	/	/	探照燈
U<f	同側	正立	放大	虛像	不能確定	放大鏡

成像圖


說明：
(1)凸透鏡所成的實像必倒立，且物與像分居透鏡的兩側，可以是放大的、等大的或縮小的；成虛像必正立，且物與像位于透鏡的同側，一定是放大的。
(2)物體沿主光軸移動，像也沿主光軸移動。對于實像來說，物體向靠近鏡的方向移，像向遠離鏡的方向移，且像越來越大。對虛像來說，物向鏡移，像也向鏡移，且像越來越小。
(3)物體的物距一定，垂直主光軸向上、向下或向左、向右移動時，虛像的移動方向跟物體移動方向是一致的，但實像的移動方向跟物體移動方向恰好相反。即物向上移，像要向下移；物向左移，像要向右移。
(4)透鏡一部分被遮擋，這部分不透光，其余仍透光，仍生成完整的像，只不過像變暗些。透鏡破裂后去掉一部分，就相當于遮擋了一部分，像大小、位置不變，只是變暗些。


凸透鏡成像的實驗；
①實驗時點燃蠟燭，使?fàn)T焰、凸透鏡、光屏的中心大致在同一高度，目的是：使?fàn)T焰的像成在光屏中央。
②若在實驗時，無論怎樣移動光屏，在光屏上都得不到像，可能的原因有：a.蠟燭在焦點以內，b.燭焰在焦點上c.燭焰、凸透鏡、光屏的中心不在同一高度d.蠟燭到凸透鏡的距離稍大于焦距，成像在很遠的地方，光具座的光屏無法移到該位置

凸透鏡成像實驗中要注意的幾個問題
（1）實驗中蠟燭、凸透鏡、光屏應依次放置這是能在光屏上觀察到像的前提。能在光屏上顯示的像是實像，l而凸透鏡成實像時，像與物體在透鏡的異側．因此必須使蠟燭和光屏分居凸透鏡的兩側。
（2）實驗中蠟燭、凸透鏡、光屏應該在同一直線上這是像成在光屏上的前提。如果做這個實驗時用的是光具座，在調節時只要按程序操作，很容易完成共線調節；但是如果你在做這個實驗時沒有用光具座就要特別注意這個問題。
（3）實驗中凸透鏡的鏡面、光屏面應大致平行這也是保證像成在光屏上的條件。因為若鏡面和光屏面不平行，如鏡面傾斜，根據凸透鏡成像原因，像將成在光屏的一邊而不會成在光屏上。
（4）實驗中燭焰、凸透鏡、光屏三者的中心應該大致在同一高度這是保證像成在光屏中央的條件。有些同學認為，只要這三者的中心在一條直線上就可以了。事實上，如果三者的高度不同，則在光屏上所成的像或在光屏的上方，或在光屏的下方，不利于像的觀察。
（5）實驗中要注意凸透鏡的定位由于物體在2倍焦距之外時像在1倍焦距和2倍焦距之間，而物體在1倍焦距和2倍焦距之間時像在2 倍焦距之外。所以實驗時應給物距和像距留大致相同的調節空間。即凸透鏡應該固定在光具座的中間。
（6）要在像最清晰時觀察一般情況下，凸透鏡成像時，若光屏在一定的范圍內移動，屏上都能夠得到像，但是我們要找到最清晰的像．如果將光屏向任何一個方向移動，像都比你最先得到的像模糊，則那個位置的像就是最清晰的像了。
（7）要注意物距適當在觀察物距在1倍焦距與2倍焦距之間的成像時，要注意物距適當，不能使物體靠近焦點，否則像離凸透鏡太遠，像也太大，可能光屏接收不到。

透鏡成像的作圖方法
透鏡中有三條特殊光線：
①經過光心的光線傳播方向不改變；
②平行于主光軸的光線經折射后過焦點(對凹透鏡，它的焦點是虛焦點，是折射光線的反向延長線經過的點)；
③過焦點的光線經過折射后平行于主光軸(對凹透鏡來說是虛焦點，是入射光線的正向延長線經過的點)。
（1）物體處于2倍焦距以外時，如圖所示。

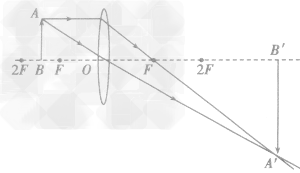

（2）物體處于2倍焦距和1倍焦距之間時，如圖所示

（3）物體處于焦點以內時，如圖：

口訣法巧記凸透鏡成像規律：
（1）口訣一：一焦分虛實，二焦分大��；虛像同側正，實像異側倒；成實像，物近像遠像變大；成虛像，物近像近像變小口訣二：三物距、三界限，成像隨著物距變；物遠實像小而近，物遠虛像大而遠：口訣三：凸透鏡，本領大，照相、幻燈和放大；二倍焦外倒實小，二倍焦內倒實大；若是物放焦點內，像物同側虛像大；物遠實像近又小，物遠虛像遠又大，

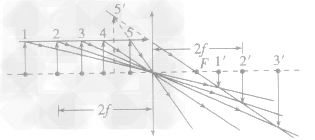

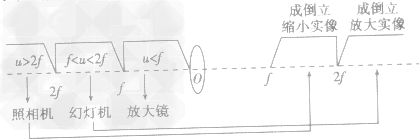

（2）口訣法的理解：“物近像遠像變大，二倍焦距分大小，一倍焦距分虛實”。我們可以結合圖加深理解。

由此我們可以得出以下兩個性質：
①焦點分界：2f是成放大實像與縮小實像的分界點，廠是成實像與虛像的分界點。
②動態特性：物體沿主光軸移動時，物像關于凸透鏡移動方向一致，即物距(物體到凸透鏡的距離)減小(增大)，像距(像到凸透鏡的距離)增大(減小)，且像變大（小）。
