高中物理知識點：交變電流的圖像

編輯: 逍遙路 關鍵詞: 高中物理 來源: 高中學習網


交變電流的圖像：

正弦交流電的電動勢e、電流i、和電壓u，其變化規律可用函數圖像描述。



圖像問題的解決方法：


描述矩形線圈在勻強磁場中繞垂直于磁場方向的軸勻速轉動所產生的正弦交變電流，一般有兩種方法。
1．公式法
若勻速轉動的線圈從中性面開始計時，線圈中瞬時感應電動勢的變化規律為，此時，電路中的電流瞬時值的表達式為
2．圖像法

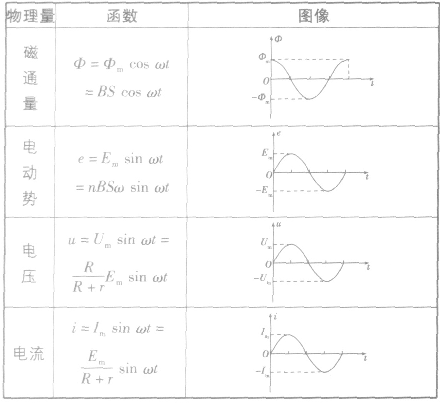

以式中的t為自變量所畫函數圖像如圖所示，圖像能直觀、方便地表示出交變電流的電動勢e(或i)隨時間的變化情況。

解決圖像問題的基本方法是：“一看”、“二變”、 “三判斷”。即：
一看：看“軸”、看“線”、看“斜率”、看“點”。
二變：掌握“圖與圖”、“圖與式”和“圖與物”之間的變通能力。
三判斷：結合圖像和公式進行正確的分析和判斷。
