示波管的工作原理:

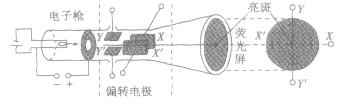

(1)示波管的構造示波器的核心部件是示波管，示渡管的構造簡圖如圖所示，也可將示波管的結構大致分為三部分，即電子槍、偏轉電極和熒光屏。

(2)示波管的原理:
①偏轉電極不加電壓時，從電子槍射出的電子將沿直線運動，射到熒光屏的中心點形成一個亮斑。

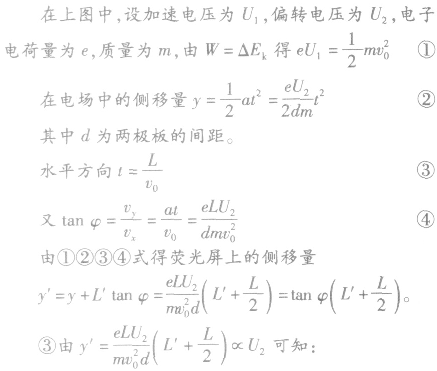

②在加電壓時，則電子被加速，偏轉后射到所在直線上某一點，形成一個亮斑 (不在中心)。如圖所示。


若在上加一隨時間均勻變化的電壓則在熒光屏直線上的光斑勻速移動，考慮到視覺暫留與熒光的余輝效應，熒光屏上會形成一條水平亮線。
若在偏轉電極上加一正弦電壓，則光斑在熒光屏直線上的側移量也將按正弦規律變化，。即亮斑在熒光屏直線上做簡諧運動而形成一條豎直亮線。
若在偏轉電極上同時加的電壓時，打在熒光屏上的光斑同時參與兩種運動．當它們滿足一定條件時，熒光屏上就會出現變化的波形圖像。
