質譜儀:

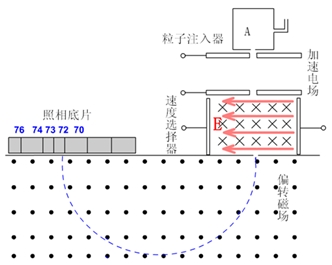

具有相同核電荷數而不同質量數的原子互稱同位素，質譜儀是分離各種元素的同位素并測量它們質量的儀器，它由靜電加速器、速度選擇器、偏轉磁場、顯示屏等組成，它的結構原理如圖所示。

如圖所示，離子源S產生質量為m，電荷量為q的正離子（所受重力不計）。離子出來時速度很�。�可忽略不計），經過電壓為U的電場加速后進入磁感應強度為B的勻強磁場中做勻速圓周運動，經過半個周期到達記錄它的照相底片P上，測得它在P上的位置到入口處的距離為L，則


聯立求解得。
因此，只要知道q、B、L與U，就可計算出帶電粒子的質量m。

速度選擇器:

(1)平行板中電場強度E和磁感應強度B互相垂直，這種裝置能把具有一定速度的粒子選擇出來，所以叫做速度選擇器，如圖所示。

(2)帶電粒子能夠沿直線勻速通過速度選擇器的條件是，即,與帶電粒子的質量，所帶電荷的正負、電荷量均無關，只與速度有關。
(3)若,粒子向電場力方向偏，電場力做正功，粒子動能增加；,粒子向磁場力方向偏，電場力做負功，動能減少。

相關高中物理知識點：回旋加速器

回旋加速器:

(1)構造:
回旋加速器的核心部件是兩個D 形扁金屬盒，整個裝置放在真空容器中，如圖所示。

①兩個D形盒之間留有一個窄縫，在中心位置放有粒子源。
②兩個D形盒分別接在高頻交變電源的兩極上，在兩盒間的窄縫中形成一個方向呈周期性變化的交變電場。
(2)原理:
利用電場對帶電粒子的加速作用和磁場對運動電荷的偏轉作用來獲得高能粒子，如圖所示。

①磁場的作用：帶電粒子以某一速度垂直于磁場方向進入勻強磁場時，只在洛倫茲力作用下做勻速圓周運動，其中周期與速度和半徑無關，使帶電粒子每次進入D形盒中都能運動相等時間(半個周期)后，平行于電場方向進入電場中加速。
②交流電壓：為了保證每次帶電粒子經過狹縫時均被加速，使能量不斷提高，要在狹縫處加一個周期與相同的交流電壓。
(3)特點
①帶電粒子在D形盒中的回轉周期等于兩盒狹縫間高頻電場的變化周期，與帶電粒子速度無關(磁場保證帶電粒子做回旋運動，如圖所示)。
②帶電粒子在D形金屬盒內運動的軌道半徑不等距分布。設帶正電粒子的質量為m，電荷量為q，狹縫間加速電壓大小為U，粒子源產生的帶電粒子，經電場加速第一次進入左半盒時速度和半徑分別為。
第二次進入左半盒時，經電場加速3次，進人左半盒的速度和半徑為
第k次進入左半盒時，經電場加速(2k一1)次，進入左半盒時速度和半徑為
所以，任意相鄰兩軌道半徑之比
可見帶電粒子在D形金屬盒內運動時，越靠近D 形金屬盒的邊緣，相鄰兩軌道的間距越小。
③帶電粒子在回旋加速器內運動的最終能量。由于D形金屬盒的大小一定，所以不管粒子的大小及帶電荷量如何，粒子最終從加速器內射出時應具有相同的旋轉半徑。
由牛頓第二定律得

動量大小與動能之間存在定量關系

由①②兩式得
可見，帶電粒子離開回旋加速器的動能與加速電壓無關，而僅受磁感應強度B和D形盒半徑的限制。加速電壓的大小只能影響帶電粒子在D形盒內加速的次數。
④帶電粒子在回旋加速器內的運動時間。帶電粒子在回旋加速器內運動時間的長短，與帶電粒子做勻速圓周運動的周期有關，同時還與帶電粒子在磁場中轉動的圈數有關。設帶電粒子在磁場中轉動的圈數為n，加速電壓為U。因每加速一次粒子獲得的能量為qU，每圈有兩次加速。結合知因此:
所以帶電粒子在回旋加速器內運動時間

⑤由于隨著帶電粒子速度的增大，當速度接近光速時，據愛因斯坦狹義相對論可知，粒子質量增大，回轉周期變大，而與交變電壓周期不一致，使加速器無法正常工作，所以回旋加速器不能無限地對帶電粒子加速。
