閉合電路歐姆定律：

1、內容：閉合電路的電流強度跟電源的電動勢成正比，跟閉合電路總電阻成反比。
2、表達式：I=E/（R+r）。
3、適用范圍：純電阻電路。
4、電路的動態分析：
①分析的順序：外電路部分電路變化→R_總變化→由判斷I_總的變化→由U=E-I_總r判斷U的變化→由部分電路歐姆定律分析固定電阻的電流、電壓的變化歐→用串、并聯規律分析變化電阻的電流、電壓電功。
②幾個有用的結論
Ⅰ、外電路中任何一個電阻增大（或減少）時外電路的總電阻一定增大（或減少）。
Ⅱ、若開關的通斷使串聯的用電器增多時，總電阻增大；若開關的通斷使并聯的支路增多時，總電阻減少。
Ⅲ、動態電路的變化一般遵循“串反并同”的規律；當某一電阻阻值增大時，與該電阻串聯的用電器的電壓（或電流）減小，與該電阻并聯的用電器的電壓（或電流）增大。

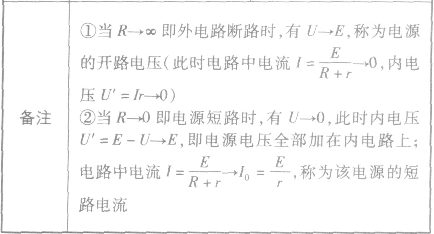

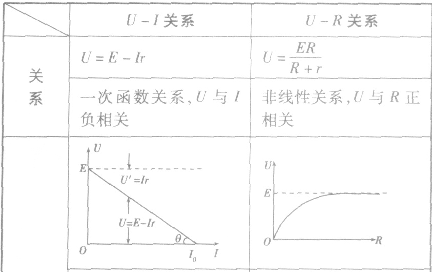

電源的關系：

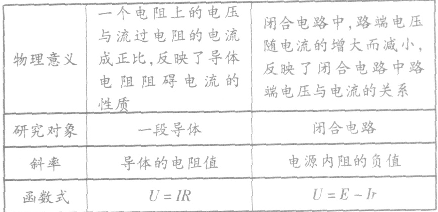

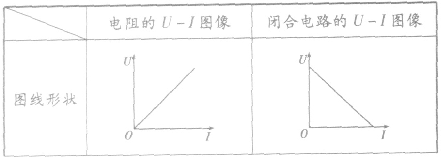

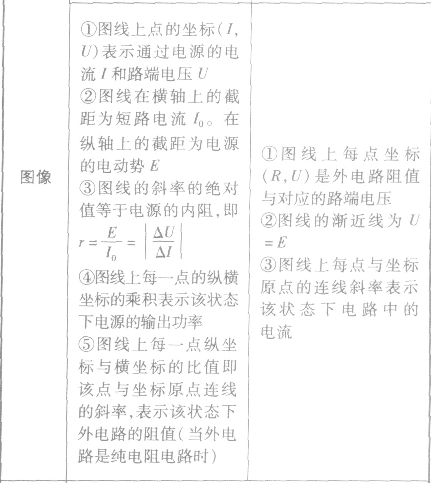

電阻的圖像與閉合電路的圖像：
